M.2 NVMe와 SATA 통신 규격의 이해와 2-in-1 콤보 어댑터 활용 가이드

메인보드(?) <-> 이미지상품(?) <-> M.2 (?) : 메인 보드에도 여러 타입이 있다? 키외에 봐야 할 것. 일반인이 힘들어 하는 이유는?

netcitymagazine · 조회 123 · 프린트

목록


최근 IT 인프라와 개인용 PC 시장을 불문하고 스토리지의 표준은 엠닷투(M.2) 폼팩터로 완전히 자리 잡았다. 과거 케이블로 연결하던 투박한 하드디스크나 2.5인치 솔리드 스테이트 드라이브(SSD)와 달리, 메인보드에 직접 밀착되는 엠닷투 규격은 물리적인 공간 효율성과 극적인 데이터 전송 속도 향상을 동시에 가져왔다. 하지만 엠닷투라는 동일한 외형을 공유하면서도 그 내부를 흐르는 데이터 통신 프로토콜은 엔브이엠이(NVMe)와 사타(SATA)라는 완전히 다른 두 가지 방식으로 나뉘어 있어 많은 시스템 관리자와 하드웨어 엔지니어들에게 혼란을 초래하고 있다. 이러한 하드웨어 파편화의 중심이자 동시에 훌륭한 인프라 확장 해결책으로 등장한 장비가 바로 'SFF-8654 규격 및 22핀 사타 2-in-1 콤보 어댑터'와 같은 이중 신호 처리 확장 카드이다.

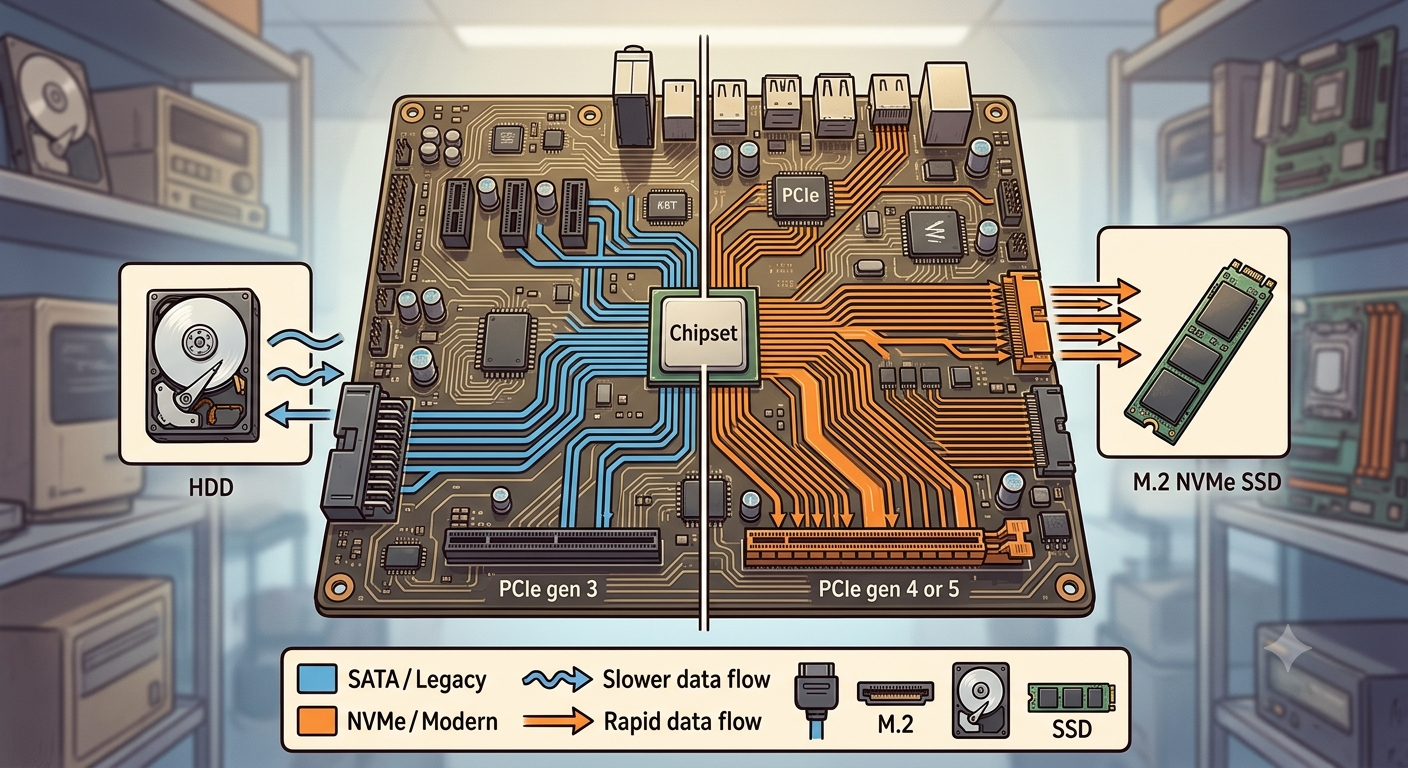

이 특수한 콤보 어댑터를 현업에 제대로 적용하기 위해서는 먼저 엔브이엠이와 사타 방식의 근본적인 통신 아키텍처 차이를 명확히 이해해야 한다. 엔브이엠이 방식은 메인보드의 피씨아이 익스프레스(PCIe) 대역폭을 직접 활용하는 고속 직렬 신호 체계를 사용한다. 이는 그래픽카드가 메인 프로세서와 직접 대량의 데이터를 주고받는 것과 동일한 원리로, 초당 수천 메가바이트에 달하는 엄청난 전송 속도를 자랑한다. 반면 엠닷투 사타 방식은 과거 테이프 및 물리적인 자기 디스크 드라이브 시절부터 사용해 오던 에이에이치씨아이(AHCI) 프로토콜의 한계를 그대로 물려받았다. 스토리지의 모양만 엠닷투 폼팩터로 작아졌을 뿐, 실제 낼 수 있는 최고 성능은 기존 사타3 규격의 대역폭 한계인 초당 600 메가바이트 수준에 머무른다. 즉, 드라이브의 단자 모양이 비슷해 보인다고 해서 동일한 성능과 작동 방식을 가진 장비가 결코 아니다.

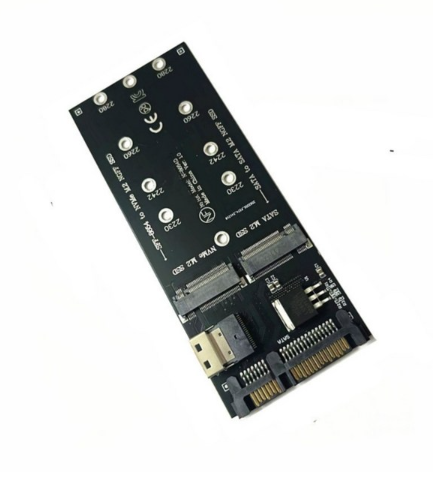

스크린샷 2026-10-07 11-51-30.png
SATA 방식과 NVME 메인보드 2가지를 사용할 수 있는 컨버터, 엠닷투(M.2)에도 여러가지가 있으며 키는 3가지로 분리된다. 크기 또한 다양하다. 일반인은 혼동하기 쉽다. 호환문제부터 다양하게 알아봐야 한다.  (M.2 SSD - NGFF, SATA, PCIe, NVME 4가지 타입) 메인보드(?) <-> 이미지상품 <-> M.2 (?)

시중에 판매되는 SFF-8654 및 22핀 사타 2-in-1 콤보 어댑터는 이 두 가지 이질적인 통신 규격을 하나의 인쇄 회로 기판(PCB) 위에 모아둔 매우 독특한 장비이다. 서버를 처음 구축하거나 구형 시스템을 업그레이드하려는 사용자들이 흔히 하는 가장 큰 오해는, 이 어댑터 칩셋이 최신 엔브이엠이 규격의 신호를 구형 사타 신호로 실시간 변환해 줄 것이라는 착각이다. 결론부터 말하자면 이 어댑터는 신호를 번역해 주는 능동형 컨버터가 아니라, 단순히 각기 다른 신호가 지나가는 길을 물리적으로 묶어놓은 수동형 바이패스(Passthrough) 장치에 불과하다. 이는 비유하자면 하나의 교각 위에 고속철도와 일반 자동차 도로를 위아래 복층으로 분리하여 건설해 둔 것과 같다.

실제 작동 방식을 들여다보면 이러한 독립성은 더욱 뚜렷해진다. 어댑터 상단에 위치한 엠키(M-Key) 전용 슬롯에 엔브이엠이 에스에스디를 꽂으면, 그 데이터는 오직 SFF-8654라는 특수한 서버용 슬림사스(SlimSAS) 케이블을 통해서만 빠져나간다. 반대로 어댑터 하단에 위치한 비키(B-Key) 또는 비플러스엠키(B+M-Key) 슬롯에 사타 규격의 에스에스디를 장착하면, 그 신호는 표준화된 22핀 사타 데이터 및 전원 포트로만 향하게 된다. 두 슬롯 간의 데이터 교환이나 통신 프로토콜 변환은 하드웨어 구조상 원천적으로 불가능하다.

스크린샷 2026-10-10 17-23-50.png
상품 이미지는 NVME 메인보드에 지원되는 것으로 확인한바 있습니다. 메인보드와의 호환성도 꼭 확인하세요.  메인보드(?) <-> 이미지상품 <-> M.2 (?)

따라서 이 콤보 장비의 호환성은 전적으로 스토리지를 연결할 메인보드가 어떤 외부 인터페이스를 지원하느냐에 좌우된다. 만약 구형 레거시 데스크톱이나 제한된 포트만 제공하는 저가형 환경에서 운용 중인 시스템이라면, 보통 메인보드에는 표준 사타 포트만 존재하므로 이 콤보 어댑터의 절반 기능만 활성화할 수 있다. 하단 슬롯에 사타 규격의 엠닷투 드라이브를 장착하고 22핀 통합 케이블을 메인보드 및 파워 서플라이와 연결하면 운영체제는 이를 일반적인 2.5인치 디스크 드라이브로 인식하고 완벽하게 구동시킨다. 하지만 동일한 상태에서 상단 슬롯에 초고속 엔브이엠이 드라이브를 꽂더라도, 시스템 내부에 이를 수용할 수 있는 별도의 피씨아이 익스프레스 확장 카드나 슬림사스 포트가 준비되어 있지 않다면 해당 고가 드라이브는 전원조차 공급받지 못하는 무용지물 상태로 남게 된다.

그렇다면 신호 변환 능력도 없는 이러한 수동적 이중 구조 어댑터가 왜 현대 컴퓨팅 환경에서 요구되는 것일까. 그 해답은 현대 데이터센터와 서버 인프라가 추구하는 고밀도 스토리지 집적도 향상 및 하드웨어 자산의 공간 효율적 배치 전략에 있다. 확장성이 제한된 1U 사이즈의 랙마운트 서버 공간이나 초소형 미니 PC 폼팩터 내부에서는 드라이브 하드웨어 하나를 고정할 물리적인 브라켓 공간조차 턱없이 부족한 경우가 많다. 엔지니어들은 이 콤보 어댑터를 활용함으로써 단일 슬롯 공간만을 차지하면서도, 안정성을 최우선으로 하는 운영체제 부팅용 사타 스토리지와 대규모 트래픽의 병목을 해소할 고속 엔브이엠이 캐시 스토리지를 가장 좁은 공간에 동시에 욱여넣을 수 있다. 이는 과거 유휴 하드웨어를 재활용하여 독립적인 자율형 웹 서버를 구축하는 '요새 서버' 프로젝트와 같은 제한적 환경에서도, 레거시 인터페이스와 최신 초고속 인터페이스를 단일 모듈에서 통제할 수 있게 해주는 훌륭한 물리적 가교 역할을 수행한다.

결론적으로 엠닷투 규격 스토리지의 눈부신 발전은 컴퓨팅 디바이스의 극단적인 소형화에 결정적으로 기여했지만, 동시에 하드웨어 규격과 프로토콜의 파편화라는 묵직한 숙제를 기술자들에게 안겨주었다. SFF-8654 및 표준 22핀 사타 콤보 어댑터는 이러한 과도기적 하드웨어 인프라 환경의 요구를 영리하고 경제적으로 풀어낸 산업의 산물이다. 시스템 아키텍트나 인프라 관리자가 컴퓨팅 자산을 확장하고자 할 때, 단순히 슬롯의 모양이 들어맞는지를 육안으로 확인하는 1차원적 접근을 넘어 그 접점을 관통하는 데이터 통신 규격이 피씨아이 레인 기반인지 레거시 사타 기반인지 명확히 인지해야만 치명적인 시스템 호환성 오류와 이중 지출을 예방할 수 있다. 눈에 보이는 폼팩터 규격 너머의 보이지 않는 데이터 프로토콜을 이해하고 통제하는 것, 그것이 바로 성공적이고 안정적인 차세대 하드웨어 자산 관리 및 서버 시스템 고도화의 진정한 첫걸음이다.


메인보드와 다양한 저장장치(특히 M.2 규격)를 서로 연결하거나 변환할 때 사용되는 슬롯, 키(Key) 타입, 그리고 컨버터(어댑터)의 모든 형식을 알기 쉽게 정리해 드립니다.

1. M.2 저장장치의 종류 및 물리적 규격 (Key 형식)

M.2는 슬롯과 카드에 파인 홈(Key) 모양에 따라 지원하는 통신 방식이 다릅니다.

  • M Key (주로 NVMe / PCIe 방식)

    • PCIe 대역폭을 사용하여 속도가 매우 빠릅니다. (현재 대다수 고성능 SSD)

  • B Key (주로 SATA 방식)

    • M.2 규격이지만 내부적으로 SATA 통신을 합니다. 속도는 일반 2.5인치 SATA SSD와 비슷합니다.

  • B+M Key (공용형)

    • 홈이 두 개 파여 있으며, 메인보드 슬롯 호환성에 따라 SATA 또는 저속 PCIe로 동작합니다.

  • E Key (무선랜카드용)

    • SSD용이 아니라 와이파이/블루투스 모듈 전용 슬롯 및 카드 규격입니다.

2. 메인보드의 원본 슬롯 형식

컨버터 없이 메인보드에 직접 장착할 수 있는 기본 슬롯들입니다.

  • M.2 슬롯: 메인보드 기판에 직접 밀착해서 꽂는 슬롯 (NVMe 전용, SATA 전용, 혹은 둘 다 지원하는 콤보 슬롯)

  • PCIe 슬롯 (x1, x4, x8, x16): 그래픽카드나 확장 카드를 꽂는 긴 슬롯 (여기에 어댑터를 꽂아 M.2를 확장할 수 있음)

  • SATA 3.0 포트: 일반적인 2.5인치 SSD나 3.5인치 HDD를 케이블로 연결하는 포트

  • mSATA 슬롯: 구형 노트북이나 일부 미니 PC에 있던 미니 사이즈의 SATA 슬롯 (현재는 거의 사장됨)

  • U.2 (SFF-8639) 포트: 주로 서버용 메인보드에 있는 고성능 저장장치 슬롯

3. 주요 컨버터 및 어댑터 형식 (M.2 연동용)

메인보드 슬롯과 M.2 장치의 형태나 규격이 안 맞을 때 사용하는 변환 장치들입니다.

  • M.2 NVMe to PCIe x4 확장 카드 (가장 흔함)

    • 형태: PCIe 슬롯(그래픽카드 슬롯 크기 혹은 작은 x4 슬롯)에 꽂는 기판 형태

    • 용도: M.2 슬롯이 부족한 구형 메인보드의 남는 PCIe 슬롯에 꽂아서 NVMe SSD를 사용할 수 있게 해줍니다.

  • M.2 SATA to 2.5인치 SATA 가이드 (하우징 케이스)

    • 형태: 일반 2.5인치 노트북용 SSD 크기의 철제/플라스틱 케이스

    • 용도: M.2 SATA SSD를 그 안에 넣으면 일반 2.5인치 SATA SSD 모양으로 바뀌어, 일반 SATA 케이블과 전원선을 꽂을 수 있습니다.

  • mSATA to M.2 / SATA 변환 어댑터

    • 용도: 구형 규격인 mSATA SSD를 최신 M.2 슬롯이나 일반 SATA 포트에 꽂을 수 있게 변환해 줍니다.

  • M.2 to USB 외장 케이스 (인클로저)

    • 형태: USB 메모리나 외장하드처럼 생긴 포켓형 케이스

    • 용도: M.2(NVMe 또는 SATA)를 넣고 USB-C 포트로 컴퓨터에 연결하여 외장하드처럼 쓰거나 백업용으로 쓸 때 사용합니다.

  • PCIe / M.2 멀티 컨버터 (복합형)

    • 하나의 확장 카드 위에 NVMe(M.2) 슬롯과 SATA용 M.2 슬롯이 동시에 달려 있거나, M.2와 mSATA를 동시 지원하는 멀티 변환 기판입니다.


스크린샷 2026-10-11 15-24-53.png

M.2 규격 중 SATA 방식(B+M Key)과 NVMe 방식(M Key)은 내부 통신 신호(SATA 프로토콜 vs PCIe 프로토콜)가 완전히 다르기 때문에 단순한 물리적 배선만으로는 상호 변환이 어렵습니다.

하지만 두 규격을 동시에 지원하거나 유기적으로 연결해 주는 콤보 방식 메인보드와 특수 컨버터 규격들이 존재합니다. 이와 관련된 형태를 정리해 드립니다.


1. M.2 콤보 슬롯 (Combo Slot) 메인보드

  • 방식: 메인보드의 단 하나의 M.2 슬롯 내부 회로가 SATA 신호와 PCIe(NVMe) 신호 모두를 수용하도록 설계된 형태입니다.

  • 특징: 사용자가 M.2 SATA SSD를 꼽든, M.2 NVMe SSD를 꼽든 슬롯이 알아서 인식(Auto-switching)합니다. 인텔 100~300세대(H110, B250, H310 등) 과도기 시절의 보급형~중급형 메인보드 일부 모델에서 흔히 볼 수 있었습니다.

2. PCIe 확장형 콤보 컨버터 (PCIe to M.2 NVMe + SATA 브릿지 카드)

  • 방식: 데스크탑의 PCIe 슬롯에 꽂는 확장 카드 형태입니다.

  • 특징:

    • 슬롯에 NVMe SSD를 꽂으면 PCIe 레인을 통해 고속으로 작동합니다.

    • 만약 M.2 SATA SSD를 꽂을 경우, 카드에 달려 있는 별도의 SATA 7핀 포트에 케이블을 꽂고 메인보드의 일반 SATA 포트와 연결해 주어야 합니다. 즉, NVMe 슬롯 모양을 빌리되 실제 통신은 메인보드의 SATA 포트를 빌려 쓰는 방식입니다.

3. M.2 듀얼 프로토콜 외장 인클로저 (USB 변환 케이스)

  • 방식: M.2 SSD를 넣고 USB로 연결하는 포켓형 외장 케이스입니다.

  • 특징: 내부에 NVMe 전용 칩셋과 SATA 전용 칩셋(또는 통합 듀얼 칩셋)이 모두 내장되어 있습니다. 따라서 사용자가 M.2 SATA SSD를 넣든 NVMe SSD를 넣든 상관없이 USB-C 포트를 통해 외장 디스크로 인식해 줍니다. 백업용이나 데이터 이동용으로 가장 널리 쓰이는 변환 장치입니다.



이 글은 질문과 추론을 통해 A.I 지식 기반에 의해 작성되었습니다.
